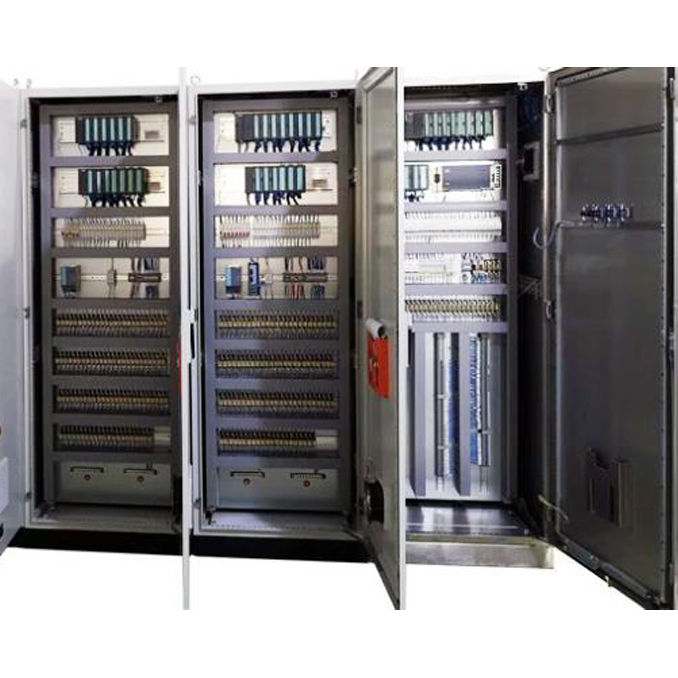

輸出回路設計注意事項：

1、輸出方式選擇

(1)繼電器輸出：優點是不同公共點之間可帶不同的交直流負載，且電壓也可不同，帶負載電流可達2A 點；但繼電器輸出方式不適用于高頻動作的負載，這是由繼電器的壽命決定的 (2)晶閘管輸出：帶負載能力為0.2A/ 點，只能帶交流負載，可適應高頻動作，響應時間為 1ms (3)晶體管輸出：優點是適應于高頻動作，響應時間短，一般為0.2ms左右，但它只能帶DC5-30V的負載，輸出負載電流為0.5A/點，但每4點不得大于0.8A。當你的系統輸出頻率為每分鐘 6 次以下時，應繼電器輸出，因其電路設計簡單，抗干擾和帶負載能力強 當頻率為 10 次/min 以下時，既可采用繼電器輸出方式，也可采用PLC輸出驅動達林頓三極管（5-10A），再驅動負載。

2、抗干擾與外部互鎖

當PLC輸出帶感性負載，負載斷電時會對PLC的輸出造成浪涌電流的沖擊，為此，對直流感性負載應在其旁邊并接續流二極管，對交流感性負載應并接浪涌吸收電路，可有效保護 PLC 當兩個物理量的輸出在 PLC內部已進行軟件互鎖后，在 PLC的外部也應進行互鎖，以加強系統的可靠性。

3、 COM 點的選擇

不同的PLC產品，其COM點的數量是不一樣的，有的一個COM點帶8個輸出點，有的帶4個輸出點，也有帶2個或1個輸出點的 當負載的種類多，且電流大時，采用一個COM點帶1-2個輸出點的PLC產品；當負載數量多而種類少時，采用一個 COM 點帶4-8 個輸出點的PLC產品，這樣會對電路設計帶來很多方便 每個COM點處加一熔絲，1-2個輸出時加 2A 的熔絲，4-8點輸出的加5-10A的熔絲。

4、PLC外部驅動電路

對于PLC自動控制系統輸出不能直接帶負載的情況下，必須在外部采用驅動電路：可以用三極管驅動，也可以用固態繼電器或晶閘管電路驅動，同時應采用保護電路和浪涌吸收電路，且每路有顯示二極管（LED）指示。印制板應做成插拔式，易于維修PLC的輸入輸出布線也有一定的要求，請看公司的使用說明書。
