PLC電氣控制柜的構成

2020-01-16

次

從結構上分，PLC分為固定式和組合式（模塊式）兩種。固定式PLC包括CPU板、I/O板、顯示面板、內存塊、電源等，這些元素組合成一個不可拆卸的整體。模塊式PLC包括CPU模塊、I/O模塊、內存、電源模塊、底板或機架，這些模塊可以按照一定規則組合配置。
　　

① CPU的構成

CPU是PLC的核心，起神經中樞的作用，每套PLC至少有一個CPU，它按PLC的系統程序賦予的功能接收并存貯用戶程序和數據，用掃描的方式采集由現場輸入裝置送來的狀態或數據，并存入規定的寄存器中，同時，診斷電源和PLC內部電路的工作狀態和編程過程中的語法錯誤等。進入運行后，從用戶程序存貯器中逐條讀取指令，經分析后再按指令規定的任務產生相應的控制信號，去指揮有關的控制電路。

模擬量：按信號類型分，有電流型（4-20mA,0-20mA）、電壓型（0-10V,0-5V,-10-10V）等，按精度分，有12bit,14bit,16bit等。
　　

除了上述通用IO外，還有特殊IO模塊，如熱電阻、熱電偶、脈沖等模塊。
　　

按I/O點數確定模塊規格及數量，I/O模塊可多可少，但其數受CPU所能管理的基本配置的能力，即受限度的底板或機架槽數限制。

③電源模塊

PLC電源用于為PLC各模塊的集成電路提供工作電源。同時，有的還為輸入電路提供24V的工作電源。電源輸入類型有：交流電源（220VAC或110VAC），直流電源（常用的為24VDC）。
　　

④底板或機架
　　　

大多數模塊式PLC使用底板或機架，其作用是：電氣上，實現各模塊間的聯系，使CPU能訪問底板上的所有模塊，機械上，實現各模塊間的連接，使各模塊構成一個整體。
PLC是用微處理器實現的許多電子式繼電器、定時器和計數器的組合體

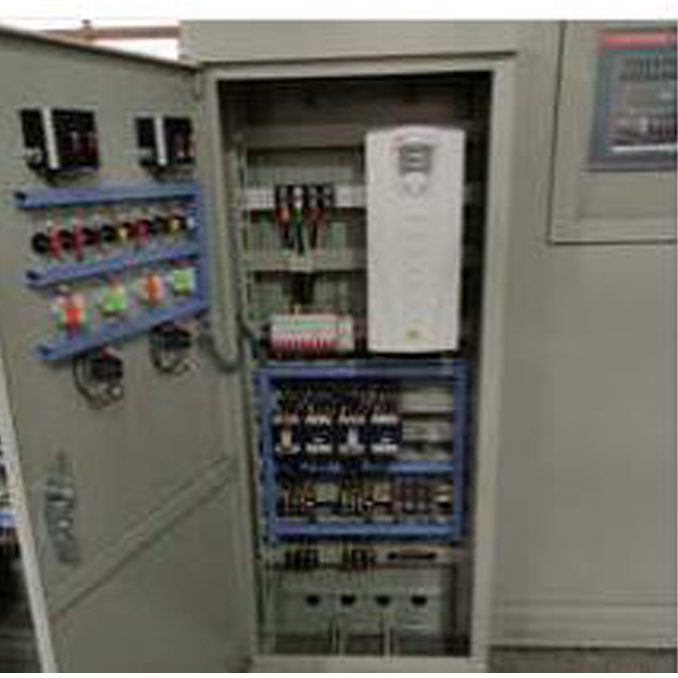

PLC電氣控制柜
